Стальные роликовые и центрирующие опорные кольца

Опорно-направляющие кольца стальные и стальные роликовые

Часто при прокладке защитного трубопровода возникают условия, при которых пластиковые опорные и центрирующие кольца уже не могут отвечать повышенным техническим требованиям:

- прокладка нескольких труб с точным определенным их расположением с креплением наверх
- постоянное движение
- высокотемпературные трубопроводы
- высокая нагрузка от веса
- интегрированные направляющие
- подвесные конструкции

PSI предлагает Вам индивидуальное решение из стали. Пользуйтесь нашим опытом.

Условия применения:

• несколько подводящих труб в точно зафиксированном положении
• опора вверх
• постоянное движение
• высокие температуры
• высокая весовая нагрузка
• интегрированные запоры
• подвесная конструкция

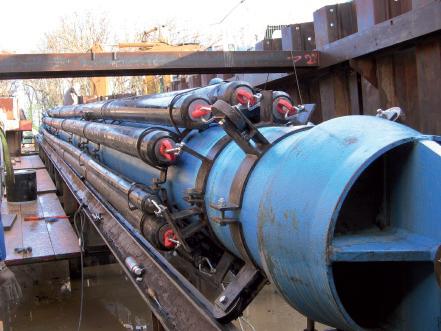

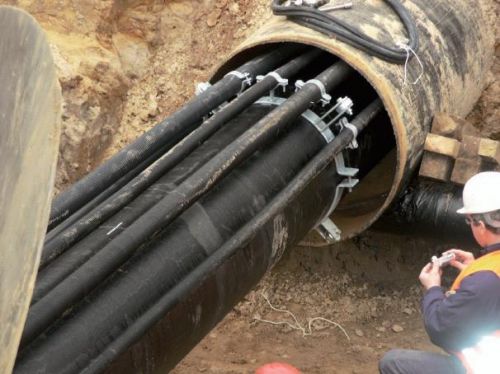

Часто прокладка трубопровода в открытом котловане бывает невозможна. Если трубопровод пересекает улицу или железнодорожную насыпь, возникает необходимость прокладки защитной обсадной трубы. Сквозь обсадную трубу с использованием PSI стальные роликовые или опорные центрирующие кольца oсуществляется прокладка подводящих труб.

Стальные роликовые или опорные центрирующие кольца

• облегчают протяжку за счет уменьшения трения между подводящей и обсадной трубой
• являются опорой для подводящей трубы
• обеспечивают дистанцию между обсадной и подводящими трубами, что обеспечивает как центрическую, так и эксцентрическую прокладку внутри обсадной трубы
• обеспечивают электрическую изоляцию между обсадной и подводящими трубами за счет
  изготовленных из пластика деталей, скользящих по направляющей.

Стальные роликовые или опорные центрируюшие кольца

Прочные стальные опорные и центрирующие кольца имеют преимущества перед пластиковыми кольцами в следующих ситуациях:
• при высоких температурных режимах
• при высоких весовых нагрузках и больших диаметрах подводящих труб (грузоподъемность!)
• при большой разнице в диаметрах между обсадной и подводящими трубами
• протяженных отрезках трубопроводов
• шероховатых поверхностях обсадных труб

Монтаж колец

Каждое кольцо состоит из 2-х полуколец, соединенных между собой шестигранными болтами и гайками. Полукольца изготавливаются по индивидуальному запросу заказчика.

Примечание

Эти данные основаны на нашем опыте и предоставляются в качестве общей технической
информации. Наша гарантия распространяется на использование некачественных материалов.
Потребитель самостоятельно проверяет пригодность продукции к использованию и берет на себя ответственность за риски, могущие возникнуть в процессе использования.

Технические характеристики

Материалы:

Полукольца и перемычки изготавливаются из стального листа.
Поверхность может быть по желанию заказчика без антикоррозионной защиты (черный цвет) или покрытие битума.
Пластиковым напылением, оцинковкой или из стали высокого качества (V2A/V4A).
Колесики из полиамида, обычной стали или стали высокого качества.
Полозья из твердого полиэтилена или стали.
Крепеж из высокопрочной оцинкованной обычной стали или стали выского качества.
Регулировка высоты крепления нижнего и верхнего полуколец позволяет выбирать положение
подводящих труб внутри обсадной трубы. Для больших орезков трубопроводов - возможно с направляющей.
Компания оставляет за собой право вносить технические изменения.

Технические характеристики

Стальное роликовое кольцо для одной или нескольких подводящих труб:
Кольцо состоит из двух полуколец, скрепленных между собой резьбовыми соединениями. Между двумя приваренными перемычками крепятся ролики, которые выполняют функцию скольжения по направляющей.



Роликовые кольца с креплениями для прочного соединения с муфтой:
Роликовое кольцо оснащено дополнительно тремя креплениями. Соответствующие крепления расположены на хомуте. Между ними находятся анкеры. Поскольку роликовое кольцо располагается перед муфтой, а крепление – позади нее, то прочное соединение с муфтой обеспечивается анкерами.

Примечание:
Эти данные основаны на нашем опыте и предоставляются в качестве общей технической информации.
Наша гарантия распространяется на использование некачественных материалов.
Потребитель самостоятельно проверяет пригодность продукции к использованию и берет на себя ответственность за риски, могущие возникнуть в процессе использования.

Стальные конструкции PSI изготавливаются по размерам заказчика.

Исполнение:
по ТЗ заказчика
Мы с удовольствием проконсультируем Вас при выборе исполнения.

Важная информация для заказчиков:
Для исполнения Вашего заказа нам необходимы следующие данные:
  • Внешний диаметр подводящей трубы
  • Внешний диаметр муфты
  • Вес поводящей трубы
  • Внутренний диаметр обсадной трубы
  • Чертеж положения подводящих труб внутри обсадной трубы
  • Тип подводящих труб
  • Тип соединения подводящих труб
  • Длина каждого трубопровода или кабеля
  • желательно защита для подъема
  • защита от вращения
