Переходные, концевые манжеты

Уплотнительные переходные манжеты для защиты торцов футляра при прокладке трубопроводов

При прокладке трубопроводов для природного и бытового газа, нефти и воды, пересекающих скоростные и городские автомагистрали, железнодорожные насыпи, а также в жилых кварталах из соображений безопасности используются обсадные трубы. Прокладка трубопроводов (например, газопроводы, водопроводы, нефтепроводы, …) под автомобильными магистралями, автомобильными и железными дорогами и т.д. часто происходит в обсадных трубах (футлярах). Уплотнительные переходные манжеты служат для защиты от грязи и влажности межтрубного пространства между рабочей трубой и футляром.
Для этого в ассортименте уплотнительных манжет PSI имеются манжеты для новой прокладки трубопроводов и эксплуатирующихся трубопроводов (постмонтажа).

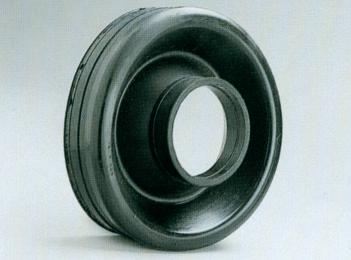

Манжеты Тип DU для новых разводок

DU-манжеты применяются исключительно для новых разводок трубопроводов. Особая складчатая конструкция выравнивает эксцентрическое положение труб по отношению друг к другу. Манжеты типа DU изготовлены из этилен-пропилен-каучука путем отливки в формы. В настоящий момент программа поставок этого типа манжет расширяется.
Поставляемые типы и размеры можно посмотреть в прайс-листе. Для тех размеров, для которых не предусмотрены манжеты типа DU, мы рекомендуем концевые манжеты типа KG.

Уплотнительные манжеты тип DU поставляются всегда с подходящими размерами для
комбинации рабочая труба/футляр. Нет необходимости в дополнительной подгонке на
строительном участке.
Материал: EPDM (этилен-пропиленовый каучук (сополимер))
Толщина: примерно 5 – 6 мм
Твердость по Шору А: 50 ± 5
Размеры рабочих труб: 20 мм – 762 мм (точные размеры см. актуальный прайс-лист)
Размеры футляров: 90 мм – 965 мм (точные размеры см. актуальный прайс-лист)
Допуск при эксцентричной
прокладке рабочей трубы: да
Индивидуальные размеры: не поставляются
Материал хомутов: нержавеющая сталь

 Манжеты Тип KG для новых разводок

   Концевые манжеты KG применяются исключительно для новых разводок трубопроводов. Этот тип манжет представлен практически во всех размерах. Коническая форма концевых манжет KG позволяет выравнивать неконцентричность труб в ограниченном диапазоне. Если неконцентричность труб составляет более 80 мм, возможна поставка специальных исполнений за дополнительную стоимость.
Для производства концевых манжет KG применяется пол мер НЕОПРЕН (Хлоропрен CR). Поставляемые типы и размеры можно посмотреть в прайс-листе.

Тип КО для дооснащения
Концевые манжеты KO по своей форме и материалы, из которого они изготовлены, соответствуют типу KG, но состоят из двух частей и служат для дооснащения уже проложенных трубопроводов. Манжета этого типа накладывается на оконцевки обеих труб и заклеивается контактным клеем (холодная вулканизация). Процесс склеивания прост. Как и при ремонте шин, место склейки намазывается с двух сторон. После высыхания места склейки намазывают еще раз и снова дают им просохнуть. Затем сжимают под высоким давлением. Поставляемые типы и размеры можно посмотреть в прайс-листе. Клей поставляется в комплекте и включен в стоимость манжеты.

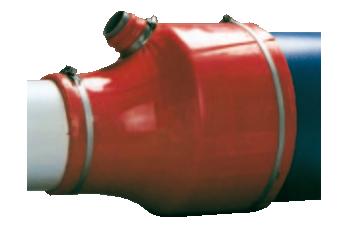

 Манжеты Тип STM бесшовное изготовление по размеру

Манжеты Тип HA

Концевые переходные манжеты типа HA используются исключительно для новых разводок тонких труб для домовых подключений. Материал, из которого изготовлены манжеты HA, соответствует типу DU.

Уплотнительные манжеты НА устанавливаются исключительно при новой прокладке  труб с малым диаметром для домовых вводов.
Материал: EPDM (этилен-пропиленовый каучук (сополимер))
Толщина: примерно 2 – 3 мм
Твердость по Шору А: 50 ± 5
Размеры рабочих труб: 25 мм – 50 мм (точные размеры см. актуальный прайс-лист)
Размеры футляров: 50 мм – 90 мм (точные размеры см. актуальный прайс-лист)
Допуск при эксцентричной
прокладке рабочей трубы: нет
Индивидуальные размеры: не поставляются
Материал хомутов: нержавеющая сталь

 Манжеты Тип КТ

PSI концевые переходные манжеты типа KT служат для защиты пространства между обсадной и подводящей трубами от грязи и влаги.

 Особенности этого типа манжет:
• низкая стоимость и удобство хранения, т.к. существует только 5 размеров манжеты от DN 100 до DN 600
• в каждом случае в одной манжете объединяются две обсадные трубы разного диаметра
• высококачественный каучук толщиной от 3 до 4 мм
• Разметка рисок для отрезания соответствующих размеров
• Стяжные хомуты, пригодные для любых диаметров
Размер манжет от DN 100 до DN 600.

Уплотнительные манжеты тип КТ (только при новой прокладке)
Преимущество уплотнительных манжет PSI тип КТ состоит особенно в низких расходах,
связанных с хранением на складе, так как применяются всего 5 типов манжет для размеров
футляра от DN 100 до DN 600. Каждый тип имеет два формованных размера ворота для
футляра. Входящие в комплект поставки хомуты из нержавеющей стали применяются  универсально для всех диаметров.
Материал: EPDM (этилен-пропиленовый каучук (сополимер))
Толщина: примерно 3 – 4 мм
Твердость по Шору А: 60 ± 5
Размеры рабочих труб: 10 мм – 508 мм (точные размеры см. актуальный прайс-лист)
Размеры футляров: 110 мм – 610 мм (точные размеры см. актуальный прайс-лист)
Допуск при эксцентричной
прокладке рабочей трубы: да
Индивидуальные размеры: не поставляются
Материал хомутов: нержавеющая сталь

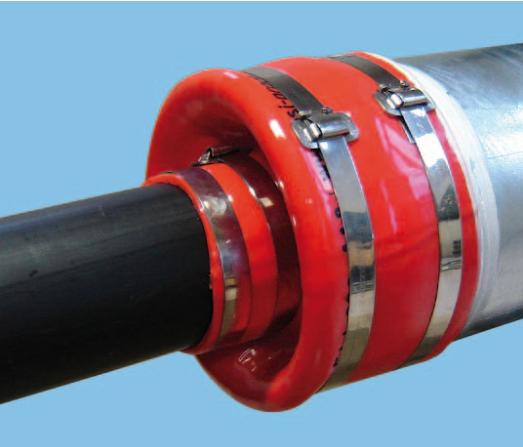

 Манжеты Тип FW

Уплотнительные манжеты PSI тип FW специально разработаны для обеспечения устойчивой против давления герметизации между рабочей трубой и футляром. Манжета изготавливается из высококачественного материала роттолин и за счет ее толщины 9 -11 мм особо устойчива и герметична до 0,5 бар. Из-за высокой эластичности манжеты допускается аксиальное и радиальное движение между рабочей трубой и футляром. Для обеспечения герметизации межтрубное пространство должно быть не более чем 70 мм. Под вороты манжеты заполняется прочноэластичный специальный герметик и затем закрепляется двумя хомутами на рабочей трубе и футляре. Перед засыпкой манжета должна быть закрыта эластичным материалом.

Технические данные:
Материал: роттолин
Толщина материала: 9 – 11 мм
Цвет: красный
Твердость по Шору: ок. 50°
Прочность при разрыве: 11 Н/мм²
Предельное удлинение: 400%
Сопротивление надрыву: 27 Н/мм
Макс. эксплуатационная
температура: 55°C

 Руководство по монтажу

Чтобы манжета подошла к подводящей трубе, с тупого конца манжета должна быть чуть тоньше внешнего диаметра подводящей трубы. Обратите внимание на указанные на манжете размеры! Дальнейший монтаж манжеты очень прост. Манжета натягивается на внешний край подводящей и обсадной
труб и крепится стальным натяжным хомутом (входит в комплект поставки).
Благодаря эластичности материала, манжеты могут быть применены для труб, превышающих заданные размеры до 10%, а благодаря своей конической форме манжеты годятся для использования с подводящими трубами любого диаметра.

  При прокладке трубопроводов для природного и бытового газа, нефти и воды, пересекающих скоростные и городские автомагистрали, железнодорожные насыпи, а также в жилых кварталах из соображений безопасности используются обсадные трубы. Изнутри обсадная труба должна содержаться в сухости, чтобы защитить подводящую трубу от коррозии.
Предлагаемые нами концевые переходные манжеты различных типов являются надежным, чистым и недорогим решением этой задачи как при прокладке нового трубопровода, так и при последующем монтаже.
Концевые переходные манжеты монтируются очень быстро и просто. Манжеты надеваются на внешние края обсадной и подводящей труб, крепятся стяжными хомутами из нержавеющей стали и затягиваются стяжным замком.
  Все модели концевых переходных манжет изготавливаются из материалов с высокой стойкостью к износу и старению и отличной механической прочностью. Обширный ассортимент манжет постоянно нами расширяется. Если у Вас особый случай, и Вы не может подобрать подходящий вариант из предлагаемой программы, пожалуйста, обратитесь к нам. Мы включим Вашу «проблему» в наши актуальные разработки.
Концевые переходные манжеты не предназначены для использования с водой под давлением. В таких случая мы рекомендуем Вам использовать наш оригинальный продукт: Уплотнение PSI Link-Seal®.
Каждый концевой переходный манжет поставляется в комплекте с подходящими натяжными хомутами и замками.
Компания оставляет за собой право на технические изменения.

Манжеты Тип FW

Герметизирующие манжеты PSI типа FW разработаны специально для герметичного соединения между подводящей и обсадной трубой. Манжеты изготовлены из высококачественного роттолина и благодаря толщине стенок от 9 до 11 мм хорошо держат форму и давление до 0, 5 бар. Благодаря высокой гибкости манжеты могут изгибаться аксиально и радиально между подводящей и обсадной трубами. Для обеспечения герметичности междутрубное пространство не должно превышать 70 мм. За бортик манжеты впрыскивается из картуша специальный уплотняющий клей, долго
  сохраняющий эластичность, после чего манжета закрепляется на обсадной и подводящей трубах при помощи натяжного хомута из высококачественной стали. Перед засыпкой манжета должна быть защищена опрессовывающей амортизационной прокладкой.

Манжеты типов DU, KG, KO, STM

 Натяните маленькое отверстие манжеты на подводящую трубу. Если Вы используете модель KG: отверстие может быть увеличено по необходимости, если Вы отрежете кусок манжеты соответствующей толщины. Обратите внимание, что отверстие должно быть всегда на 5% меньше фактического внешнего диаметра подводящей трубы, т.к. резина растягивается, за счет чего обеспечивается необходимое натяжение и плотное прилегание к трубе.

• Большое отверстие натяните на обсадную трубу как можно глубже.
  При использовании моделей KG и KO натягивать манжету более узкой стороной на подводящую трубу по направлению к обсадной трубе до тех пор, пока край манжеты не натянется на край обсадной трубы на 50 мм. Таким образом, форма манжеты превратится из конусной в S-форму и надежно разместится внутри обсадной трубы.
У моделей DU и STM положение при монтаже определено формой манжеты.

• Наложите натяжные хомуты из нержавеющей стали на оба конца манжеты. Свободный конец хомута просуньте в 4-хгранный паз натяжного замка как минимум на 50 мм, затем конец загните. Загнутый конец хомута подсуньте под хомут. При помощи отвертки максимально плотно закрутите натяжной замок. Компания оставляет за собой право на технические изменения.

Закрепите пластиковый держатель при помощи формованного замка на внутренней стенке обсадной трубы, при необходимости подрежьте по длине. Выберите отступ в соответствии с расположением пазов в опорных сегментах.

 На подводящую трубу наденьте сегмент из пеноматериала и введите ее в обсадную трубу. При этом увеличенный стык располагается на внешней стороне торцевой части обсадной трубы. Это обеспечивает повышенную надежность опоры.

Подводящая труба проводится между полукруглыми пазами. Если пазы слишком малы, их можно легко увеличить при помощи надреза ножом.

 Натяните манжеты на трубы и замотайте стык монтажной лентой (имеется в программе продуктов).
