Герметизирующие материалы типа резино-битумных вяжущих РБВ ( Б-Г)  Ecobit, МБП-Г/Шм-75 Ecobit используют для заполнения швов, а также трещин в бетонных и асфальтобетонных покрытиях аэродромов.Многокомпонентная масса, изготовленная из измельченной резины, битума, наполнителя и модифицирующей полимерной добавки

ЗАКАЗ МАТЕРИАЛОВ
Интенет-магазин:
e-mail: 7853221@gmail.com
+38 050 617-54-77 Telegram, Viber, WhatsApp
Тел: +38 050 617-54-77
Тел: +38 067 857-26-62
Тел: +38 099 905-98-60
Тел: +38 098 704-59-17
Тел: +38 098 972-98-00
Тел: +38 098 127-99-70



РБВ - 25 Ecobit ГОСТ 30740-2000  мастика для швов

Герметизирующие материалы РБВ-25 Ecobit ГОСТ 30740-2000 ( Код: МГ-000023) используют для заполнения швов, а также трещин в бетонных и асфальтобетонных покрытиях аэродромов. Многокомпонентная масса, изготовленная из измельченной резины, битума, наполнителя и модифицирующей полимерной добавки

подробнее

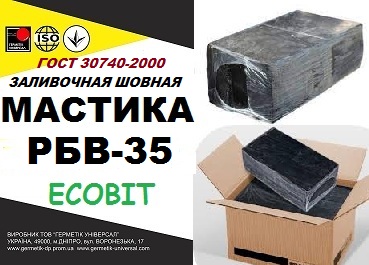

РБВ - 35 Ecobit ГОСТ 30740-2000  мастика для швов

Герметизирующие материалы РБВ - 35 Ecobit ГОСТ 30740-2000  ( Код: МГ-000024)  используют для заполнения швов, а также трещин в бетонных и асфальтобетонных покрытиях аэродромов. Многокомпонентная масса, изготовленная из измельченной резины, битума, наполнителя и модифицирующей полимерной добавки

подробнее

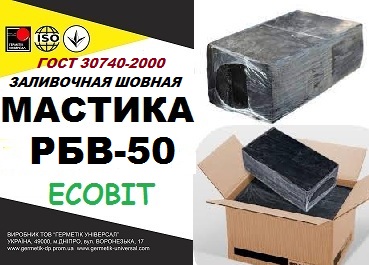

РБВ - 50 Ecobit ГОСТ 30740-2000  мастика для швов

Герметизирующие материалы РБВ-50 Ecobit ГОСТ 30740-2000 (Код: МГ-000025) используют для заполнения швов, а также трещин в бетонных и асфальтобетонных покрытиях аэродромов. Многокомпонентная масса, изготовленная из измельченной резины, битума, наполнителя и модифицирующей полимерной добавки

подробнее

Б-Г 25 Ecobit  ДСТУ Б.В.2.7-116-2002  мастика для швов

Герметизирующие материалы Б-Г 25 Ecobit ДСТУ Б.В.2.7-116-2002 ( Код: МГ-000023/1) используют для заполнения швов, а также трещин в бетонных и асфальтобетонных покрытиях аэродромов. Многокомпонентная масса, изготовленная из измельченной резины, битума, наполнителя и модифицирующей полимерной добавки

подробнее

Б-Г 35 Ecobit  ДСТУ Б.В.2.7-116-2002  мастика для швов

Герметизирующие материалы Б-Г 35 Ecobit ДСТУ Б.В.2.7-116-2002 ( Код: МГ-000024/1) используют для заполнения швов, а также трещин в бетонных и асфальтобетонных покрытиях аэродромов. Многокомпонентная масса, изготовленная из измельченной резины, битума, наполнителя и модифицирующей полимерной добавки

подробнее

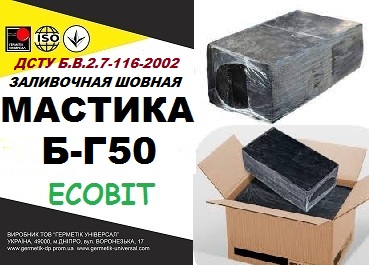

Б-Г 50 Ecobit  ДСТУ Б.В.2.7-116-2002  мастика для швов

Герметизирующие материалы Б-Г 50 Ecobit ДСТУ Б.В.2.7-116-2002 ( Код: МГ-000025/1) используют для заполнения швов, а также трещин в бетонных и асфальтобетонных покрытиях аэродромов. Многокомпонентная масса, изготовленная из измельченной резины, битума, наполнителя и модифицирующей полимерной добавки

подробнее

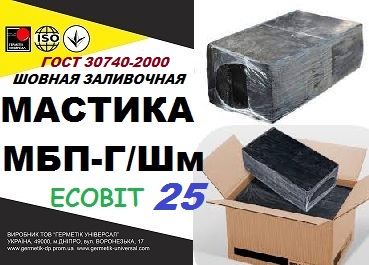

МБП-Г/Шм75 - 25 Ecobit ГОСТ 30740-2000  мастика для швов

Герметизирующие материалы МБП-Г/Шм75 - 25 Ecobit ГОСТ 30740-2000 ( Код: МГ-000022) используют для заполнения швов, а также трещин в бетонных и асфальтобетонных покрытиях аэродромов. Многокомпонентная масса, изготовленная из измельченной резины, битума, наполнителя и модифицирующей полимерной добавки

подробнее

МБП-Г/Шм75 - 35 Ecobit ГОСТ 30740-2000  мастика для швов

Герметизирующие материалы МБП-Г/Шм75 - 35 Ecobit ГОСТ 30740-2000 ( Код: МГ-000020) используют для заполнения швов, а также трещин в бетонных и асфальтобетонных покрытиях аэродромов. Многокомпонентная масса, изготовленная из измельченной резины, битума, наполнителя и модифицирующей полимерной добавки

подробнее

МБП-Г/Шм75 - 50 Ecobit ГОСТ 30740-2000  мастика для швов

Герметизирующие материалы МБП-Г/Шм75 - 50 Ecobit ГОСТ 30740-2000 ( Код: МГ-000021) используют для заполнения швов, а также трещин в бетонных и асфальтобетонных покрытиях аэродромов. Многокомпонентная масса, изготовленная из измельченной резины, битума, наполнителя и модифицирующей полимерной добавки

подробнее

1 Область применения

      1.1 Настоящие рекомендации распространяются на деформационные швы мостовых сооружений (автодорожных и пешеходных мостов, путепроводов, виадуков, эстакад) и устанавливают правила их устройства.

      1.2 Положения настоящих рекомендаций предназначены для применения при:

      - разработке проектов мостовых сооружений (выбор конструкции шва по приложению А);

      - разработке конструкций деформационных швов;

      - устройстве и ремонте мостовых сооружений.

2 Нормативные ссылки

      Для применения настоящих рекомендаций необходимые следующие ссылочные нормативные документы:

      СТ 1025-2010 Вяжущие полимерно-битумные дорожные на основе блок-сополимеров типа стирол-бутадиен-стирол. Технические условия.

      СТ 1276-2004 Порошок минеральный для асфальтобетонных и органических минеральных смесей. Технические условия.

      СТ  1226-2003 Битумы и битумные вяжущие. Метод определения глубины проникания иглы.

      СТ  1227-2003 Битумы и битумные вяжущие. Определение точки размягчения методом кольца и шара.

      СТ  1274-2004 Битумы и битумные вяжущие. Эмульсии дорожные. Технические условия.

      СТ 1284-2004 Щебень и гравий из плотных горных пород для строительных работ. Технические условия.

      СТ 1373-2013 Битумы и битумные вяжущие. Битумы нефтяные дорожные вязкие. Технические условия.

      СТ  2367-2013 Мастика битумная дорожная, аэродромная. Технические условия.

      СТ  2371-2013 Мастики битумные для дорожных и аэродромных покрытий. Методы испытания.

      СТ  2597-2014 Сооружения мостовые и водопропускные трубы на автомобильных дорогах. Швы деформационные щебеночно-мастичные пролетных строений

      ГОСТ 9.010-80 Единая система защиты от коррозии и старения. Воздух сжатый для распыления лакокрасочных материалов. Технические требования и методы контроля.

      ГОСТ 9.026-74 Единая система защиты от коррозии и старения. Резины. Методы ускоренных испытаний на стойкость к озонному и термосветоозонному старению.

      ГОСТ 9.402-2004 Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию.

      ГОСТ 263-75 Резина. Метод определения твердости по Шору А.

      ГОСТ 269-66 Резина. Общие требования к проведению физико-механических испытаний

      ГОСТ 270-75 Резина. Метод определения упругопрочностных свойств при растяжении.

      ГОСТ 380-2005 Сталь углеродистая обыкновенного качества. Марки.

      ГОСТ 2084 -77 Бензины автомобильные. Технические условия.

      ГОСТ 2168-83 Диметиланилин технический. Технические условия.

      ГОСТ 2208-2007 Фольга, ленты, листы и плиты латунные. Технические условия.

      ГОСТ 2678-94 Материалы рулонные кровельные и гидроизоляционные. Методы испытаний

      ГОСТ 2768-84 Ацетон технический. Технические условия.

      ГОСТ 2770-74 Масло каменноугольное для пропитки древесины. Технические условия.

      ГОСТ 3134-78 Уайт-спирит. Технические условия.

      ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения. Технические условия.

      ГОСТ 3647-80 Материалы шлифовальные. Классификация. Зернистость и зерновой состав. Методы контроля.

      ГОСТ 3900-85 Нефть и нефтепродукты. Методы определения плотности.

      ГОСТ 5264-80 Ручная сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры.

      ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия.

      ГОСТ 6713-91 Прокат низколегированный конструкционный для мостостроения. Технические условия.

      ГОСТ 7473-2010 Смеси бетонные. Технические условия.

      ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия.

      ГОСТ 7798-70 Болты с шестигранной головкой класса точности В. Конструкция и размеры.

      ГОСТ 7885-86 Углерод технический для производства резины. Технические условия.

      ГОСТ 7912-74 Резина. Метод определения температурного предела хрупкости.

      ГОСТ 8407-89 Сырье вторичное резиновое. Покрышки и камеры шин. Технические условия.

      ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент.

      ГОСТ 8510-86 Уголки стальные горячекатаные неравнополочные. Сортамент.

      ГОСТ 8728-88 Пластификаторы. Технические условия.

      ГОСТ 9070 -75 Вискозиметры для определения условной вязкости лакокрасочных материалов. Технические условия.

      ГОСТ 9548-74 Битумы нефтяные кровельные. Технические условия.

      ГОСТ 10060-2012 Бетоны. Методы определения морозостойкости.

      ГОСТ 10178-85 Портландцемент и шлакопортландцемент. Технические условия.

      ГОСТ 10180-2012 Бетоны. Методы определения прочности по контрольным образцам.

      ГОСТ 10587-93 Смолы эпоксидно-диановые неотвержденные. Технические условия.

      ГОСТ 10885-85 Сталь листовая горячекатаная двухслойная коррозионно-стойкая. Технические условия.

      ГОСТ 11362-96 Нефтепродукты и смазочные материалы. Число нейтрализации. Метод потенциометрического титрования.

      ГОСТ 11508-74 Битумы нефтяные. Методы определения сцепления битума с мрамором и песком.

      ГОСТ 11775 -74 Киянки формовочные. Конструкция.

      ГОСТ 11964-81 Дробь чугунная и стальная техническая. Общие технические условия.

      ГОСТ 12730.3-78 Бетоны. Метод определения водопоглощения.

      ГОСТ 12730.5-84 Бетоны. Методы определения водонепроница-емости.

      ГОСТ 12801-98 Материалы на основе органических вяжущих для дорожного и аэродромного строительства. Методы испытаний.

      ГОСТ 12871-93 Асбест хризотиловый - хризотил. Общие технические условия.

      ГОСТ 13087-81 Бетоны. Методы определения истираемости.

      ГОСТ 14098-91 Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры.

      ГОСТ 14231-88 Смолы карбамидоформальдегидные. Технические условия.

      ГОСТ 14710-78 Толуол нефтяной. Технические условия.

      ГОСТ 14888-95 Бензоила перексид технический. Технические условия.

      ГОСТ 15140-78 Материалы лакокрасочные. Методы определения адгезии.

      ГОСТ 15588-86 Плиты пенополистирольные. Технические условия.

      ГОСТ 15836-79 Мастика битумно-резиновая изоляционная. Технические условия.

      ГОСТ 17139-2000 Стекловолокно. Ровинги. Технические условия.

      ГОСТ 18793-80 Пружины сжатия. Конструкция и размеры.

      ГОСТ 20282-86 Полистирол общего назначения. Технические условия.

      ГОСТ 20370-74 Эфир метиловый метакриловой кислоты. Технические условия.

      ГОСТ 20477-86 Лента полиэтиленовая с липким слоем. Технические условия.

      ГОСТ 21779-82 Система обеспечения точности геометрических параметров в строительстве. Технологические допуски.

      ГОСТ 22567.5-93 Средства моющие синтетические и вещества поверхностно-активные. Методы определения концентрации водородных ионов.

      ГОСТ 23258-78 Смазки пластичные. Наименование и обозначение.

      ГОСТ 23279-85 Сетки арматурные сварные для железобетонных конструкций и изделий. Общие технические условия.

      ГОСТ 23407-78 Ограждения инвентарные строительных площадок и участков производства строительно-монтажных работ. Технические условия.

      ГОСТ 23672-79 Доломит для стекольной промышленности. Технические условия.

      ГОСТ 23683-89 Парафины нефтяные твердые. Технические условия.

      ГОСТ 24211-2008 Добавки для бетонов и строительных растворов. Общие технические условия.

      ГОСТ 24544-81 Бетоны. Методы определения деформаций усадки и ползучести.

      ГОСТ 25696-83 Горелки газовые инфракрасного излучения. Общие технические требования и приемка.

      ГОСТ 25818-91 Золы-уноса тепловых электростанций для бетонов. Технические условия.

      ГОСТ 25945-98 Материалы и изделия полимерные строительные герметизирующие нетвердеющие. Методы испытаний.

      ГОСТ 26633-2012 Бетоны тяжелые и мелкозернистые. Технические условия.

      ГОСТ 26589-94 Мастики кровельные и гидроизоляционные. Методы испытаний.

      ГОСТ 27952-88 Смолы полиэфирные ненасыщенные. Технические условия.

      ГОСТ 28960-91 Спирт фурфуриловый. Технические условия

      ГОСТ 29334-92 Реактивы. Методы определения компонентов, нерастворимых в воде и других растворителях.

      ГОСТ 30740-2000 Материалы герметизирующие для швов аэродромных покрытий. Общие технические условия.

      ГОСТ 31015-2002 Смеси асфальтобетонные и асфальтобетон щебеночно-мастичный. Технические условия.

      ГОСТ 31356-2007 Смеси сухие строительные на цементном вяжущем. Методы испытаний.

      ГОСТ 31357-2007 Смеси сухие строительные на цементном вяжущем. Общие технические условия.

      ГОСТ 32703-2014"Дороги автомобильные общего пользования. Щебень и гравий из горных пород. Технические требования"

      ГОСТ 32761-2014 "Дороги автомобильные общего пользования. Порошок минеральный. Технические требования"

      ГОСТ 32824-2014 "Дороги автомобильные общего пользования. Песок природный. Технические требования"

      ГОСТ 33143-2014 "Дороги автомобильные общего пользования. Битумы нефтяные дорожные вязкие. Метод определения температуры хрупкости по Фраасу"

      Примечание - При пользовании настоящими рекомендациями целесообразно проверить действие ссылочных документов по ежегодно издаваемому информационному указателю "Нормативные документы по стандартизации", составленному по состоянию на текущий год и соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящими рекомендациями следует руководствоваться замененным (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей это ссылку.

3 Термины и определения

      В настоящих рекомендациях применяются следующие термины с соответствующими определениями:

      3.1 Заполнение деформационного шва: Элемент конструкции деформационного шва, заполняющий зазор в уровне проезжей части.

      3.2 Зона переходная (пришовная): Участок мостового полотна, непосредственного примыкающий к конструкции деформационного шва, устраиваемый для предотвращения преждевременного разрушения сопрягаемых конструкций одежды мостового полотна и деформационного шва.

      3.3 Компенсатор: Элемент конструкции деформационного шва, за сч?т деформации которого обеспечивается компенсация перемещений концов прол?тного строения и сохраняется герметичность швов.

      3.4 Конструкция деформационного шва: Конструктивный элемент мостового полотна, перекрывающий или заполняющий зазор между прол?тными строениями или между прол?тным строением и опорой, не препятствующий их взаимным перемещениям, связанный анкерными устройствами с несущей конструкцией прол?тных строений и опор моста и передающий на них усилия от взаимодействия транспортных средств, температуры и других факторов.

      3.5 Материал заполнения: Материал, применяемый для обеспечения герметичности конструкции деформационного шва, воспринимающий перемещения пролетных строений за счет собственной деформации и приобретающий необходимые потребительские качества после его укладки.

      3.6 Окаймление деформационного шва: Элементы конструкции деформационного шва, окаймляющие концы сопрягаемых конструкций, соединенные с ними и предназначенные для предохранения окаймляемых конструкций от разрушения при воздействии транспортных средств.

      3.7 Пластина опорная (полоса перекрывающая): Металлический элемент конструкции деформационного шва, выполненный в виде пластины, перекрывающий зазор между торцами пролетных строений мостового сооружения, не препятствующий продольным перемещениям пролетного строения и служащий основанием для щебеночно-мастичного материала заполнения в конструкциях щебеночно-мастичных деформационных швов и для покрытия проезжей части – в конструкциях деформационных швов закрытого типа.

      3.8 Полотно мостовое: Совокупность всех элементов, расположенных на плите проезжей части пролетных строений, предназначенных для обеспечения нормальных условий и безопасности движения транспортных средств и пешеходов, а также для отвода воды с проезжей части. Включает одежду ездового полотна, тротуары, ограждающие устройства, устройства для водоотвода, обогрева и освещения, деформационные швы и сопряжение моста с подходами.

      3.9 Уплотнитель зазора: Упругий материал, укладываемый в компенсатор конструкции деформационного шва.

      3.10 Шов деформационный (зазор деформационный): Зазор между торцами смежных пролетных строений или торцом пролетного строения и шкафной стенкой устоя или головной частью опоры.

      3.11 Шов деформационный закрытого типа: Шов деформационный, обеспечивающий восприятие перемещений торцов пролетных строений без нарушения герметичности за счет деформации одежды мостового полотна, уложенной без разрыва над деформационным швом.

      3.12 Шов деформационный заполненного типа: Шов деформационный, обеспечивающий восприятие перемещений торцов пролетных строений без нарушения герметичности за счет деформации материала заполнения.

      3.13 Штраба деформационного шва: Недобетонированный или специально разобранный участок пролетных строений (шкафной стенки, крайней опоры), используемый для размещения в нем анкеровки конструкции деформационного шва с последующим омоноличиванием и устраивается и в покрытии дорожной одежды мостового полотна при утройстве ЩМДШ.

      3.14 Битумный праймер: Однородный состав, преимущественно черного цвета, который производится путем смешивания битума нефти (температура размягчения битума не ниже 80°С и органического растворителя (уайт-спирит).

4 Обозначения и сокращения

      В настоящих рекомендациях использованы следующие обозначения и сокращения:

      ДШ - деформационный шов;

      ДШР - деформационный шов с резиновым заполнителем;

      ДШ-МЗ - деформационный шов с мастичным заполнением;

      ДШ-МЗ-О - деформационный шов с мастичным заполнением и металлическим окаймлением;

      ДШ-МЗ-ОП - деформационный шов с заполнением мастикой, металлическим окаймлением и бетонным (полимербетонным) приливом;

      ДШ-З-ЩМ - деформационный шов с щебеночно-мастичным заполнением;

      ЩМДШ - щебеночно-мастичный деформационный шов;

      ДШТ - деформационный шов с Т-образным резиновым компенсатором;

      ДШ-РК - деформационный шов с резиновым ленточным компенсатором;

      ОП-ДШ - однопрофильные деформационные швы с резиновым ленточным компенсатором;

      МП-ДШ - многопрофильные (модульные) деформационные швы с резиновым ленточным компенсатором;

      ДШ-ПС - деформационный шов с плоским скользящим листом;

      ДШ-ПС-С - деформационный шов со скошенным скользящим листом;

      ДШ-ПС-СП - деформационный шов с плавающим скользящим листом;

      ДШМ - деформационный шов вилочного типа со скользящей металлической плитой;

      ДШР - деформационный шов вилочного типа со скользящей резино-металлической плитой;

      ДШ-ПГ-К - деформационный шов с гребенчатыми консольными плитами;

      ДШ-ПО - деформационный шов с откатными плитами;

      ДШ-ПГ-С - деформационный шов гребенчатый с скользящей плитой;

      ДШ-РМП - деформационный шов с резино-металлической плитой

5 Общие требования

      5.1 Деформационные швы следует выполнять в соответствии с требованиями настоящих рекомендаций и проектной документации, утвержденной в установленном порядке.

      5.2 На основании проектной документации для устройства деформационных швов на каждый объект следует разрабатывать проект производства работ в соответствии с требованиями , в состав которого должны входить технологические карты на устройство деформационных швов.

      5.3 Конструкцию деформационных швов следует назначать по расчетным перемещениям концов пролетных строений от временной нагрузки, включая торможение, длительных деформаций (усадки и ползучести бетона) и температурных перемещений в продольном, поперечном и вертикальном направлениях (перемещения определяются с коэффициентом надежности 1,2).

      5.4 Деформационные швы должны обладать подвижностью во всех направлениях в пределах расчетных перемещений для соответствующей климатической зоны Республики Казахстан.

      5.5 Материалы, применяемые при устройстве деформационных швов, должны соответствовать требованиям действующих нормативных документов и иметь документ изготовителя о качестве.

      5.6 Транспортирование, складирование и хранение материалов, применяемых для устройства деформационных швов, следует осуществлять в соответствии с требованиями нормативных документов на данную продукцию.

      5.7 Деформационные швы следует устраивать при положительной температуре окружающего воздуха не ниже 5 °С. Допускается устройство деформационных швов при отрицательной температуре, если это разрешено сопроводительной документацией на материалы шва от производителя.

      5.8 Деформационные швы мостовых сооружений должны удовлетворять следующим требованиям:

      - возможности в нормативном температурном диапазоне воспринимать перемещения пролетных строений во всех направлениях и плоскостях и равномерно регулировать зазоры между элементами швов;

      - обеспечению комфортного проезда транспортных средств в различных направлениях с максимально низкой шумовой эмиссией;

      - долговечности и работоспособности;

      - водонепроницаемости;

      - надежности закрепления в конструкции и ремонтопригодности;

      - простоте и удобству монтажа и демонтажа при необходимости ремонта;

      - минимальным затратам при эксплуатации.

      5.9 Деформационные швы в зависимости от длины пролетного строения следует подразделять на швы малого, среднего и большого типа перемещения.

      Швы малого типа перемещения следует применять при линейных перемещениях концевых участков пролетных строений от 5 до 20 мм.

      Швы среднего типа перемещения следует применять при перемещениях концевых участков пролетных строений от 20 до 80 мм.

      Швы большого типа перемещения следует применять при перемещениях концевых участков пролетных строений свыше 80 мм.

      5.10 По конструктивному решению деформационные швы следует разделять на шесть основных видов:

      - деформационные швы закрытого типа;

      - деформационные швы заполненного типа с мастичным заполнением;

      - деформационные швы заполненного типа со щебеночно-мастичным заполнением;

      - деформационные швы с металлическим окаймлением и резиновым компенсатором;

      - деформационные швы с резинометаллическим компенсатором;

      - деформационные швы перекрытого типа (со стальным скользящим листом, с гребенчатой плитой).

      Каталог наиболее применяемых конструкций деформационных швов с рекомендуемыми материалами представлен в приложении А.

      5.11 Участок между концом деформационного шва и асфальтобетоном покрытия должен обеспечивать плавно изменяющуюся жесткость, что достигается устройством переходной зоны. Переходная зона устраивается с двух сторон от ДШ в верхнем слое асфальтобетонного покрытия на глубину от 70 мм и шириной от 300 мм. Вырезанный в асфальтобетонном покрытии штраба заполняется щебеночно- мастичным материалом по СТ РК 2597.

      5.12 Конструкции окаймлений деформационных швов должны быть заанкерены в несущих конструкциях пролетных строений посредством омоноличивания арматурных элементов окаймлений. Допускается крепление окаймления с помощью анкеров, устанавливаемых на клеевые составы в пробуренные в несущих конструкциях отверстия и соединенных с арматурными элементами окаймлений.

      5.13 Анкеровка окаймлений шва омоноличиванием их в пределах толщины слоев мостового полотна без арматурной связи с несущими конструкциями пролетных строений на проезжей части не допускается.

      5.14 В конструкции деформационного шва с упругим компенсатором следует устраивать переходную зону примыкания дорожной одежды к деформационному шву (компенсатору или металлическому окаймлению) из тяжелого бетона, бетона на основе быстротвердеющих смесей, безусадочного бетона, щебеночно-мастичного или вибролитого асфальтобетона.

7 Рекомендуемые материалы и требования, предъявляемые к ним

7.1 Герметики и уплотнители зазоров

      7.1.1 Материалы заполнения (герметики) холодного применения принимают по ГОСТ 25945.

      7.1.2 Материалы заполнения (герметики) горячего применения принимают по СТ РК 2367, ГОСТ 15836, ГОСТ 26589.

      7.1.3 Относительное удлинение мастик и герметиков в момент разрыва при температуре минус 20 °С должно составлять от 40 % до 100 % и выше по ГОСТ 26589.

      7.1.4 Марка по гибкости герметизирующего материала определяется в зависимости от температуры воздуха наиболее холодной пятидневки района расположения мостового сооружения по СТ РК 2367 и приведена в таблице 1.

Таблица 1 - Марка по гибкости герметизирующего материала



Температура воздуха наиболее холодной пятидневки, С (при обеспеченности 0,98)

Марка герметизирующего материала по гибкости согласно СТ РК 2367

Выше минус 25

Г25, Г35, Г50

От минус 25 до минус 35

Г35, Г50

Ниже минус 35

Г50



      7.1.5 Герметизирующие материалы должны соответствовать СТ РК 2367 по следующим показателям:

      - температура липкости;

      - относительно удлинение в момент разрыва;

      - старение под воздействием ультрафиолетового излучения;

      - выносливость;

      - водопоглощение;

      - плотность.

      7.1.6 Состав и области применения материалов заполнения, применяемых при устройстве конструкций зазоров деформационных швов заполненного типа, предусмотрены в таблице 2.

Таблица 2 - Состав и области применения материалов заполнения



Составляющие материалы и их количество, %

Температура размягчения, °С

Категория дороги

Дорожно-климатическая зона

I. Мастики

РБВ-1

70

II - III

III

Битум БНД-60/90 - 60

Минеральный порошок - 20

Резиновая крошка - 10

Асбестовая крошка - 10

РБВ-2

80

II - III

III

Битум БНД-40/60 - 60

Минеральный порошок - 20

Резиновая крошка - 5

Асбестовая крошка - 15

ПБМ-1

70

II - III

III

БН-У - 33
БНД-60/90 - 48
15 %-ный раствор ДСТ в бензине А-72-14
Асбестовая крошка - 5



Составляющие материалы и их количество, %

Температура размягчения, °С

Категория дороги

Дорожно-климатическая зона

ПБМ-2
БН-У-33
БНД-60/90 - 48
15 %-ный раствор ДСТ в бензине А-72 - 10
Асбестовая крошка - 9

80

II - III

III

МББГ-70
Битум IV - V - 70
Бутилкаучук - 10 - 15
Асбестовая крошка - 10 - 15

70

I - III

III - V

II. Герметики

"Гидром" с каменноугольной смолой
Герметизирующая паста - 100
Каменноугольная смола - 70
Отверждающая паста № 30 - 30

-

I - II

III - V

УТ-38Г
Герметизирующая паста - 100
Каменноугольная смола - 120
67 %-ный водный раствор бихромата - 20

-

I - II

III- V

Эластосил Э-11-06 (однокомпонентный)

-

I

IV



      7.1.6.1 Для приготовления резинобитумных мастик в условиях строительного объекта применяют материалы, соответствующие действующим нормативным документам, в т.ч.:

      - битумы марок БНД-60/90 или БНД-40/60, отвечающие требованиям СТ РК 1373;

      - минеральный порошок по СТ РК 1276, ГОСТ 32761;

      - резиновую крошку с крупностью гранул не более 1 мм;

      - асбестовую крошку 6-го или 7-го сортов по ГОСТ 12871;

      - кумароновую смолу.

      7.1.6.2 Для приготовления полимерно-битумных мастик (ПБМ) следует применять:

      - битум по ГОСТ 9548;

      - битум нефтяной дорожный марки БНД-60/90 по СТ РК 1373;

      - дивинилстирольный термоэластопласт (ДСТ);

      - бензин автомобильный А-72 по ГОСТ 2084;

      - асбестовую крошку по ГОСТ 12871.

      ДСТ вводят в состав мастики для улучшения ее деформативных и адгезионных свойств.

      7.1.6.3 Битумно-бутилкаучуковая мастика заводского изготовления состоит из:

      - битума по ГОСТ 9548;

      - бутилкаучука;

      - латекса бутилкаучука;

      - асбестовой крошки;

      - пентахлорфенола или масла каменноугольного по ГОСТ 2770;

      - керосина.

      Допускается изготовление битумно-бутилкаучуковой мастики без керосина.

      7.1.6.4 Полимерный герметик "Гидром" с каменноугольной смолой - материал пастообразной консистенции, состоящий из следующих компонентов:

      - герметизирующей пасты "Гидром";

      - каменноугольной смолы вторичной переработки (препарированной);

      - отверждающей пасты № 30.

      Герметик "Гидром" и каменноугольная смола выпускаются промышленностью готовыми к употреблению. Герметизирующую пасту "Гидром" приготавливают из жидкого тиокола марок ТСД или ТСН (вязкость 80 - 300 пз), эпоксидной смолы ЭД-5 или Э-40, полиэфира П-9, каолина и сажи ТМ-15 по ГОСТ 7885. Отверждающая паста № 30 состоит из перекиси марганца, дибутилфталата, дифенилгуанидина, каолина и воды.

      7.1.6.5 Тиоколо-каменноугольная композиция УТ 38-Г, выпускаемая промышленностью, - материал темно-бурого цвета, способный вулканизироваться при нормальной температуре. Он поставляется в виде трех компонентов:

      - герметизирующей пасты УТ-38;

      - каменноугольной смолы вторичной переработки (препарированной);

      - вулканизирующего агента "Г".

      Герметизирующая паста УТ-38 - основная часть герметика - готовится на основе жидкого тиокола марки НВТС-0,5 с вязкостью от 301 до 500 пз в сочетании с наполнителем - сажей ТМ-15. Бихромат натрия (двухромовокислый натрий) применяется в виде водного раствора 67 %-ной концентрации. Каменноугольная смола вводится в состав герметика для повышения сцепления с бетоном.

      7.1.6.6 Силиконовый герметик Эластосил Э-11-06 - однокомпонентный материал пастообразной консистенции светлых тонов, он отверждается в условиях окружающей среды в присутствии влаги воздуха. Выпускается промышленностью в готовом к употреблению виде.
